氣動外部式振動器
  • 氣動外部式振動器
  • 氣動外部式振動器
  • 氣動外部式振動器
  • 氣動外部式振動器

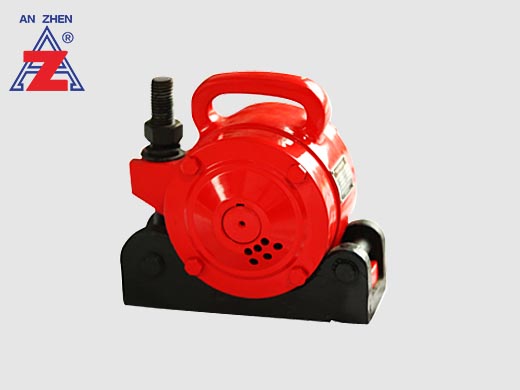

氣動外部式振動器

  • 型號:

    QWZ2500、QWZ4000、QWZ6000(根據用戶要求可特殊訂貨)

  • 應用范圍:

    水利電力工地、高層建筑、礦山、井下建筑、公路、鐵路、橋用大梁、T型梁,適用于大口徑立式鋼模等。

  • 聯系方式:

    電話:0372-2588698、0372-2139888;手機:18303823633

分享:

基本信息

名稱 型號 主要用于 優勢
氣動式外部式振動器 QWZ2500、QWZ4000 水利電力工地、高層建筑、礦山、井下建筑、公路、鐵路、橋用大梁、 T型梁,適用于大口徑立式鋼模等 體積小、重量輕、施工方便、安全性能高、易攜帶、國標材質

產品簡介

氣動式振動器主要是以壓縮空氣為動力而驅動的。它輸出力矩、驅動機構作行星旋轉運動而產生機械振動。結構如圖一。

氣動式振動器,利用空氣壓縮機排出的高壓氣體通過氣管接入產品進氣口,當氣體推動活塞上行,活塞上氣室內氣體受到擠壓,受擠壓的氣體通過排氣孔排出。當活塞上行至終點時,氣體通過槽和氣道自動切換通氣方向,使氣體進入活塞上氣室。高壓氣體推壓活塞下行至終點第一次循環結束,第二次循環開始,依次不斷的往復循環使激振動器產生平動和晃動,從而產生振動力。

安振牌振動器鄭重承諾,銘牌標識與實際功率完全一致。

安振集團生產的振動器是采用鑄鐵機殼,使振幅超過鋁殼效果的產品。振幅頻率可調,激振力是其他同類產品的1.5倍。產品整機重量是其他同類產品的1.3倍。

激振力大小可調控。

應用范圍

安振產品定位于國內中高端用戶群體,主要用于水利電力工地、高層建筑、礦山、井下建筑、公路、鐵路、橋用大梁、T型梁及大型的預制構件廠等混凝土預制構件的振動密實工作,從而縮短了混凝土的凝固時間,提高了強度。同時也可適用于大口徑立式振動鋼模。

特點與區別

1.采用航天技工工藝及特殊材質,質量水平可同國外產品相媲美。

2.采用鑄鐵機殼,使振幅超過鋁殼效果的產品。振幅頻率可調節,激振力是其他同類產品的1.5倍。產品整機重量是其他同類產品的1.3倍。

產品特點

  • 01

    安振牌電動機采用專用電動機,體較小、重量輕、攜帶方便,施工方便。

  • 02

    頻率、激振力可調:根據混凝土的不同密室需要,其頻率可進行調整,只要控制進氣閥的開閉程度,即控制氣體流量,就能調節頻率的高低,其激振力也可相應增高或降低。

  • 03

    工作安全可靠:在具有爆炸性的瓦斯場所無引爆炸危險,同時不受高溫等惡劣環境的影響。有過載保護作用,不因過載而發生故障,過載時只會降低轉速或停車,當過載解除后,即能恢復正常運轉。

  • 04

    適應性強:具有較高的起動力矩,可直接負載氣動。耐水性較強,不怕潮濕,這是與電機振動器相比,這一優點特別突出。當然水分過多也是有侵害的。如配備柴油發電機時,可用于遠離電源或無電的地區施工。因為沒有軸承,在高速工作條件下,可以減少日常維護,避免軸承磨損問題的產生。

技術參數

 型號

QWZ2500 QWZ4000 QWZ6000
激振力KN 25 40 60
振幅mm 1.2 1.6 2.4
工作頻率rpm 13000 15000 15000
壓力bar 6 6 6
耗氣量L/min 1450 1630 1800
進氣管管徑mm

Φ16xφ26

Φ16xφ26

Φ16xφ26
重量kg 15 15.8 16.5
